1.Cam yıkama ve kurutma makinesi:
Dijital göstergeli çamaşır kurutma makinesi, üst lastik merdanenin, saç fırçası merdanesinin ve hava bıçağının cam kalınlığına göre yükseliş ve alçalmalarını otomatik olarak ayarlayabilmektedir. Temizleme ve bakımın kolay olması için üst kısım genel olarak 400 mm'ye kadar yükseltilebilir. Saç fırçası rulosu sırasıyla üst ve alt kısımda bulunan iki motor tarafından tahrik edilir. İki çift paslanmaz hava bıçağıyla donatılmıştır ve üfleyicinin susturucu pamuğu ve hava giriş filtresi vardır ve mükemmel hava miktarı, düşük gürültü ve iyi hava kurutma etkisi özelliklerine sahiptir.
2.1. Maksimum cam genişliği: 2 500mm
2.2. Minimum cam spesifikasyonu: 420×350mm
2.3.Cam kalınlığı 3 25mm ，CNC otomatik ayarlıdır.
2.4. Cam taşıma hızı itibaren 0.5~4 m/dak'dan ayarlanabilir.
2.5. Hız kontrol yöntemi: frekans kontrolü
2.6. Dış boyut: 6300×3 000× 1650mm
2.7. Silindirin masa yüksekliği: 810mm
2.8. Toplam güç: 3 9KW
2.9. Su kaynağı: kendi kendine döngü, musluk borusuyla destekleniyor
2.10.Güç : 380VAC ，50Hz
2.11. Ağırlık: 3000Kg
2.2. Yapısal özellikler
2.2.1. Saç fırçası rulosu: toplamda üç çift.
2.2.2. Temizleme bölümünde su ile temas eden metal kısımlar paslanmaz malzemedir. Su temin sistemi PVC plastik borudur.
2.2.3. Temizleme bölümü, soğutma bölümü ve alt bölümün dış kapağı soğuk plaka boyalıdır.
2.2.4. Temizleme bölümü ve hava kurutma bölümü 400 mm kadar yükseltilebilir. genel olarak temizlenmesi ve bakımı kolay olduğu için.
2.2.5. Kaldırma tahrik mili optik eksen boyamasıdır.
2.Cam montaj makinesi
3.1cam yürüyüş enayi askısı
Makine gövdesi oluşur 、vakum sistemi 、yürüme sistemi pnömatik kaldırma-düşme sistemi ve kontrol sisteminden 、. Haptorun hareketi silindir tarafından tahrik edilir. Temiz çevre ve kirlilik içermez. Doğruluk ≤±1 mm olabilir.
3.1.1. yürüme hızı: 4 m/dak
3.1.2.Maksimum emme ağırlığı: 1200kg
3.1.3. cam boyutu: 3600mm × 2 500mm
3.1.4. Dış boyut: 2500 × 1500 × 1700mm
3.1.5.motor gücü : 0,37KW
3.1.6.Güç : AC380V ，50Hz
3.1.7.Hava kaynağı : Basınç 0,5~0. 8Mpa ， akış kapasitesi 6,3L/dak
3.1.8.Ağırlık : 1200Kg
3.2Geçiş konveyörü
3.2.1.Taşıma hızı : 0,25~5m/dak
3.2.2 . Hız kontrol yöntemi: frekans dönüşümü
3.2.3 . Konveyör motor gücü: 1.1KW
3.2.4 . Dış boyut : 2500 X 1600 X 810mm
3.2.5.Güç : AC380V ，50Hz , basınç:0.5-0.8mpa
3.2.6. Ağırlık: 1100Kg
4.1. Otomatik PVB Koyma Makinası
Motor kontrolünden bağımsız üç hacimli PVB film otomatik aktarımı, motorun gücü 0,75 kw'dır.
4.1. miktarı : 3 rulo PVB film Tutulacak
4.2.PVB dönme düzeni filmin : manuel
4.3. Dış boyut: 2000×3920×2400mm
4.4. Silindirin masa yüksekliği: 860mm
4.5. Ağırlık: 680Kg
3.Ön ısıtma ve ön baskı makinesi
Roller pres, düz ve lamine cam ve üst segment, ön baskı, ısıtma, son pres ve boşaltma bölümünden oluşan kurşun geçirmez camın çok katmanlı kombinasyonu için kullanılır. Aynı zamanda Cam boşluklu cam üretim hattının ön presleme ve ısıtma-presleme makinesi yerine, PLC dokunmatik kabine sahip olup tek tuşla çalıştırma özelliğine sahiptir . kalınlığına ve alanına göre basıncı 0'dan 0,6mpa'ya kadar ayarlayabilmektedir.
5.1. Teknik parametreler
5.1.1. Maksimum cam genişliği: 2 500mm
5.1.2. Minimum cam genişliği: 300mm
5.1.3. Cam kalınlığını tam otomatik olarak test edin ve ayarlayın
5.1.4. Dişli kutusu 10mm çelik levhadan yapılmıştır.
5.1.5. İşlenmiş cam kalınlığı: 4~ 65mm
5.1.6. Silindirin sahne seviyesi: 860mm
5.1.7.Taşıma hızı : 0~ 400m/dak ( frekans dönüşümü ayarlanabilir)
5.1.8. . 60 kızılötesi ısıtma elemanı ve paslanmaz çelik reflektör paneli vardır, ısıtma odası m'dir Isıtma parçasının iki bölümü vardır, toplam yükseklik 4,6 m'dir, her bölüm 2,3 kaplanmıştır ve Silikon pamukla korunmaktadır. galvanizli demir saclarla .
5.1.9. Toplam güç: 6 3KW , ısıtma gücü: 62kw, iletim gücü:1,1kw
5.1.10.Güç : AC380V ，50Hz
5.1.11. Hız kontrol yöntemi: frekans dönüşümü
5.1.12. Ağırlık: 4500Kg
5.2. Yapısal özellikler
5.2.1. Dış kapak soğuk plaka boyadır.
5.2.2. Promosyon yapısı vida, doğrusal mil, açılı diş, elektrikli silindirden yapılmıştır
5.2.3. Silindirin yapısı : yüksek sıcaklığa ve yaşlanmaya dayanıklı üst sınıf kauçuk silindir
4.Cam otoklav
Kızılötesi otoklav, kavisli ve düz lamine cam - mimari lamine cam, otomotiv camı ve kurşun geçirmez cam üretimine uygundur. Kızılötesi otoklavın kurulu gücü mevcut otoklava göre %50 daha azdır ve %30-40 enerji tasarrufu sağlar. Ayrıca aşağıdaki cam laminasyon hattı makinelerini de sunuyoruz: cam yükleme, 、 cam boşaltma, 、cam yıkama ve kurutma, montaj odası, baş üstü vakum kaldırma, aktarma ünitesi ve konumlandırma istasyonu, IR ön ısıtma fırını ve presleyici, otoklav arabası ve lamine cam için PVB ara katmanları.
Kızılötesi otoklav, yeni bir düşünce dizisinin tasarımını benimser, yani doğal güçlerden ve karmaşık yolların işlevinden yararlanır, kurulum gücünü büyük ölçüde azaltır ve yüksek verimli ısıtma yöntemi için koşulları yaratır.
Otoklavın merkezi teknolojisi, dünyanın ilk doğal döngü yapısını kullanan dolaşım sistemi ve eşleştirme ısıtma sistemidir; ısıtma ve basınç gücü, hatta soğutma gücü ve döngü gücü çakışır, böylece ısıtma ve soğutma sırasında havanın doğal dolaşımı olabilir; Dalga boyu, kızılötesi şeffaf altın kaplamalı ısıtma tüpünün belirli bir dalga boyunun seçimi prensibine uygun olarak ısıtma sistemiyle eşleşir, camın yüksek ısıtma ve emilim verimliliğine ulaşılabilir.
Ayrıca, kızılötesi otoklav soğutma sistemi ve teknolojik yeniliğin kontrol sistemi: soğutma sistemi, kireç çözme ve kireç önleme teknolojisine sahip, kireçlenmeyen ve paslanmayan sıcak daldırma galvanizli kanatlı boru dikişsiz çelik boru kullanır; kontrol sistemi optimize edilmiş proses eğrisini benimsemiştir, çalışmadan sonuna kadar egzoz tek dokunuşla yapılır, yüksek derecede otomasyon, operatörün eşit olmayan seviyesinden kaynaklanan kalitenin etkisini önlemek için. Uygulanabilir teknik, hava buharı olmadan otoklav için ateş yakmaz
Özellikle, aşağıdaki gibi bazı yararlar var
1.düşük güç, yüksek verimlilik ve gözle görülür enerji tasarrufu
Infared otoklavın çalışma süresi geleneksel otoklavdan daha az veya temel olarak onunla aynıdır, ancak kurulum gücünün yalnızca yarısı kadar veya hatta daha düşüktür. Sadece dia2650 * 5500mm otoklav 86KW, dia2650 * 6000mm otoklav sadece 92KW, dia2850 * 6000mm sadece 102KW, dia3000 * 8000mm sadece 144KW. Geleneksel otoklavla karşılaştırıldığında, kızılötesi olanın kurulumu yaklaşık %50 azaltılır, %30-40'tan fazla enerji tasarrufu sağlanır,
2. uygun sirkülasyon, sıcaklık bütünlüğü. En yüksek sıcaklık her zaman 130 derecenin altında kontrol edilir santigrat
3.PLC+ dokunmatik ekran sistemi ve tek dokunuşla tamamlama, Yüksek otomasyon derecesi.
Kireç çözücü ve kireç önleyici teknolojiyle donatılmış, kireç tutmaz ve paslanmaz soğutma sistemi
Uygulanabilir teknik, hava buharı olmadan otoklav için alev almaz
6. temiz ve uygar bir üretim atölyesine ulaşmak için gürültü ve petrol kirliliği yok
Otoklavın kalitesi dört hususa bağlıdır:
1. otoklav gövdesinin kalitesi (iyi veya kötü): gövdenin basıncında herhangi bir sorun yoktur, önemli olan otoklav kapı flanşının kalitesidir ve kapıyı açmanın sağlam ve akıllı olmasıdır. Bizimki, Çin'deki en iyi flanşın çelik dövmesidir, kapı cihazı (resimde gösterildiği gibi) yalnızca sağlam değildir ve ayarlanması kolaydır, ancak 1 ton diğerlerinden 1 ton daha ağır olmasına rağmen kullanımı kolaydır, uzun vadeli deformasyon. Ayarlama bir kişi tarafından kolaylıkla değiştirilebilir. Diğer üreticilerin birçok otoklav kapısının bir süre sonra deformasyona uğraması, müşterilere birçok sıkıntıyı da beraberinde getirmiştir.
2. Otoklav teknolojisinin gelişmiş olup olmadığı: iki hususa bağlıdır; birincisi enerji tasarrufu olup olmaması, ikincisi ise sıcaklığın eşit olup olmadığıdır.
3. Su soğutmalı sistem ve ısıtma borusunun ömrü: Soğutma suyu borusundaki sızıntılar ve ısıtma borusu kısa ömürlüdür, birçok otoklavda yaygın bir sorundur. Kızılötesi otoklavın soğutma sistemi, kanatlı boru dikişsiz çelik boru ve sıcak daldırma çinko işlemeyi benimser, kireçlenmez ve paslanmaz, ömrü sıradan çinko borudan birkaç kat daha fazladır; Kızılötesi ısıtma tüpü altın kaplamalı bir tüptür, sadece yüksek verimli değil, aynı zamanda uzun ömürlüdür, sıradan beyaz kuvars ısıtma tüpünden birkaç kat daha fazladır.
4. Kontrol sistemi: İyi bir kontrol sistemi, zanaat optimizasyonu ürününün kalifiye oranının yüksek olması, aynı zamanda otomatikliğin yüksek olması, işlemin basit olması, her türlü basılan tuşun kontrol sistemini sık sık çalıştıramaması gerekir. Kızılötesi otoklavın kontrol sistemi birleşik anahtar başlatmaları, tüm yolculuk otomasyonu, kişinin uygun nitelikli oranın yüksek olmasını sağlar. Operatörlerin ürün kalitesini düzensiz bir şekilde etkilemesinden kaçınılmıştır. Pratik ve uygulanabilir teknolojik araçlar, otoklavın mekansal olarak buharlamaya ihtiyaç duymamasına ve alev almamasına neden olacaktır.
Ekipmanın ana konfigürasyonu
PLC kontrol sistemi 1 takım
Otoklav gövdesi 1 adet
Otoklav kapısı 1 takım
Motorlu 2 takım
Isıtıcı 1 takım
Soğutucu 1 takım
Elektrik kontrol kabini 1 takım
Emniyet valfi 2 adet
Basınç göstergesi 1 adet
Yedek parçalar (alet) 1 set
Ekipmanın ana teknik parametreleri
HAYIR. |
İçerik |
Teknik parametre |
1 |
Tasarım baskısı |
1.5MPa |
2 |
Çalışma basıncı |
1.2-1.3 MPa |
3 |
Tasarım sıcaklığı |
150°C |
4 |
Çalışma sıcaklığı |
120-130°C |
5 |
Çalışma ortamı |
Basınçlı hava |
6 |
Emniyet valfinin patlama basıncı |
1,4 MPa |
7 |
102KW |
|
9 |
Isıtma yöntemi |
şeffaf altın kaplamalı kızılötesi ısıtma tüpünün belirli bir dalga boyu |
10 |
Sıcaklık ve basınç kontrol yöntemi |
PLC'ler |
11 |
Uzunluk |
6000mm |
12 |
2650mm |
*20 yıllık fabrika üretim deneyimi *3 yıl makine garantisi
*156 ihraç edilen ülke deneyimi

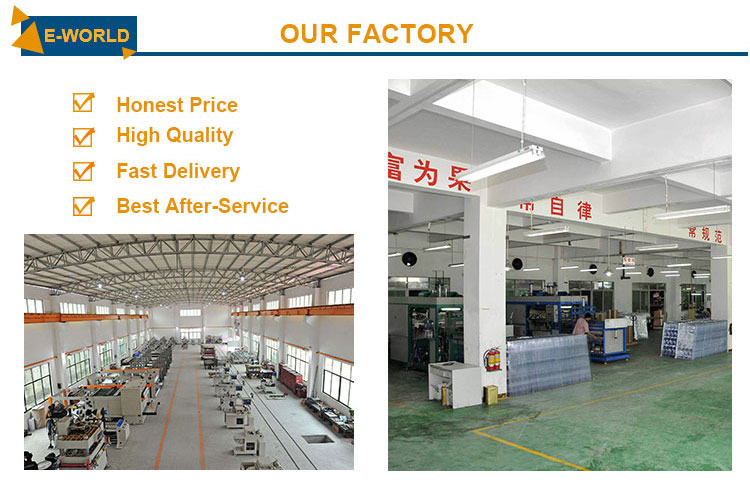

*20000 metrekare Cam makinesi ve upvc pencere makine fabrikası
*Shandong Eworld Machine Co., Ltd.
Shandong Eworld Machine Co., Ltd. cam ekipmanları, pencere ekipmanları, CNC ekipmanlarının ünlü ve büyük üreticilerinden biridir.
2002 yılındaki kuruluşundan bu yana ve uzun yıllar süren gelişme ve büyümenin ardından, şirket şu anda Çin'de cam makineleri ve pencere kapı makinelerinde lider bir rol oynamaktadır. Eworld grubunun Jinan Şehrinde bulunan 2 fabrikası bulunmaktadır. Gelişmiş ürünler, mükemmel teknikler, sağlam çalışma ve samimi hizmetler
Cam derin işleme makineleri konusunda profesyoneliz ve tam set sertifikalarımız var. Her cam kesme makinesi için,
fabrikamızdan çıkmadan önce her makine ve her parça için ciddi kalite kontrolümüz vardır.
İtibarımızı genişletmek için Çin'de birçok sergiye gittik.
Fabrikamızı ziyaret etmeye hoş geldiniz! Çin'e gelmeyi ve makinelerimizi görmeyi planlıyorsanız, lütfen en az 15 gün önceden bizimle iletişime geçin,
ardından programımızı düzenleyebilir
ve sizi tedavi edebiliriz.
Hangi taşıma yöntemini seçerseniz seçin, sizi alırız.
Herhangi bir sorunuz varsa lütfen bizimle iletişime geçmekten çekinmeyin.
24*7, her zaman buradayız!
SSS
Soru: Üretim yapıyor musunuz?
Cevap: Evet, 5'ten fazla atölyeye sahip profesyonel bir imalatçıyız.
Soru: Hizmet nasıl?
Cevap:
1). Ali-trademanager'dan geliyorsa hemen yanıtlayın, e-postayla gönderiyorsanız 12 saat içinde yanıtlayın
2). Maksimum teslim edin. 15 gün içinde günler
3). Satış sonrası hizmet için 24 saat
4). Bu tür makine alanında 12 yıldan fazla deneyim
5). Akıcı ingilizce, iletişim engelsiz
Soru: Garanti nedir?
Cevap:
1). 18 ay garantimiz.
2).24 saat e-posta veya arama yoluyla teknik destek
3).İngilizce manuel ve video eğitimi
4).Makine için 2 yıl kalite garantisi (sarf malzemeleri hariç)
5). Sarf malzemelerini acente fiyatına sağlayacağız
6).Her gün 24 saat çevrimiçi hizmet, ücretsiz teknik destek.
S: Ekipman çalıştırma eğitimi veriyor musunuz?
Cevap: Evet. Ekipman kurulumu, ayarı ve işletme eğitimi için profesyonel mühendisleri çalışma sahasına gönderebiliriz. Mühendislerimizin tamamının pasaportu bulunmaktadır.
Soru: Fiyatımız başka bir şirket veya fabrikadan daha yüksekse?
Cevap: lütfen makine par
Soru: Teslim süresi ne kadardır?
Cevap: Standart makineler için 3-15 gün olacaktır; Standart dışı makineler ve müşterilerin özel gereksinimlerine göre özelleştirilmiş makineler için bu süre 15 ila 30 gün olacaktır.
Soru: Ödeme nedir?
Cevap: L/C,T/T,D/P,West-union vb. gibi istediğiniz herhangi bir ödeme yöntemi.
